Alternative motor windings and drive schemes

Collapse
X
Collapse
First Prev Next Last

  • Filter
  • Time
  • Show
Clear All
new posts

  • Verdammt, Ralph, du hast in Deutschland nichts Besseres zu tun. Hast du ein anderes Leben, als jeden Tag vor Mittag die Hobby Squawk RC-"Geheimnisse" zu besuchen? Ihr seid alle langweilig in diesem Motorenforum und macht nichts Aufregendes in der Motorenentwicklung. Normale Motoren mit normalen Komponenten. Es wird nichts getan, um die Motoren zu verbessern. Aussagen ohne Daten bedeuten nichts. Unveröffentlichtes Geschwätz.

    Dir ist aufgefallen, dass sich niemand an dem albernen Thread beteiligt hat.


    Hobby Squawk ist anscheinend dein Lieblingsforum geworden. Wir dämlichen Amerikaner müssen viel interessanter sein als zu Hause ...

    Danke,
    Hubert
    State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
    MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

    Comment

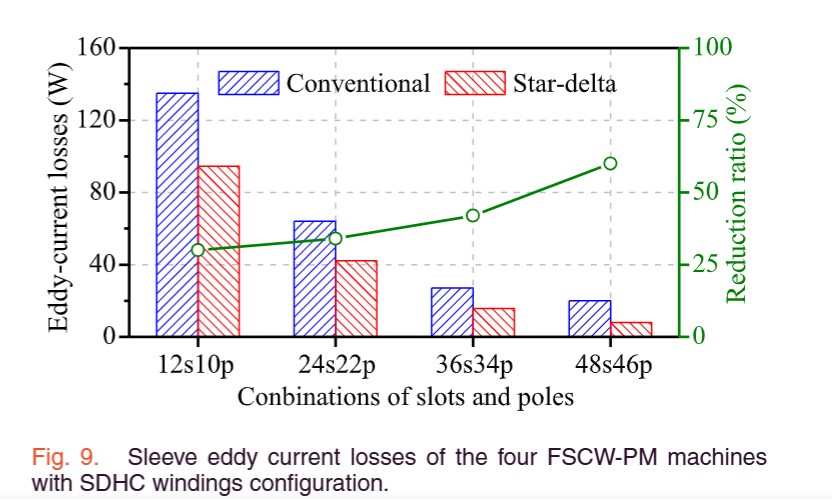

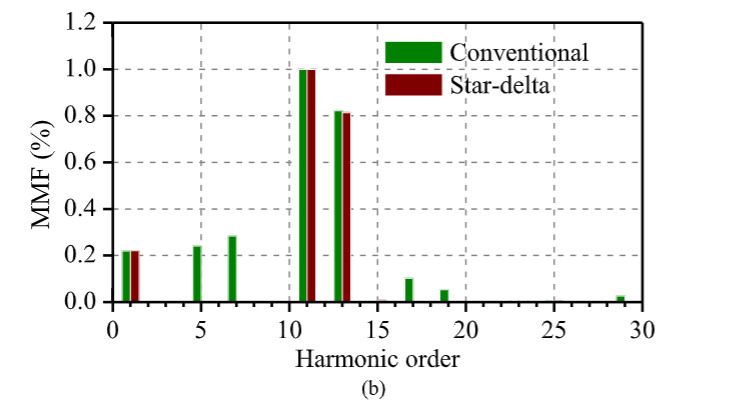

    • Click image for larger version

Name:	image (20).png
Views:	79
Size:	47.2 KB
ID:	431248

      Ich bin mir sicher, dass Ihnen nicht klar ist, dass die 24N22P-Hybridwicklung alle unerwünschten Oberwellen außer den 2-Pol-Wicklungen eliminiert und dass es ein Gerling-artiges Windungsverhältnis mit ungleichmäßigen Spulenseiten gibt, das ich hier nicht verraten werde, wodurch diese Oberwellen in der 22-Pol-Wicklung vollständig eliminiert werden. Ist Ihnen aufgefallen, dass die halbsechsphasige asymmetrische Wicklung mit kaskadierten Wechselrichtern 0,99 kW im Einschichtbetrieb und 0,98 kW im Doppelschichtbetrieb erzeugt? In Deutschland lobt man amerikanische Supermotoren, aber wenn Sie nur einen 12N10P Scorpion haben, ist die Wicklungseffizienz einfach nicht gegeben! Melden Sie sich, wenn Sie tatsächlich etwas Vernünftiges zu sagen haben.
      State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
      MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

      Comment

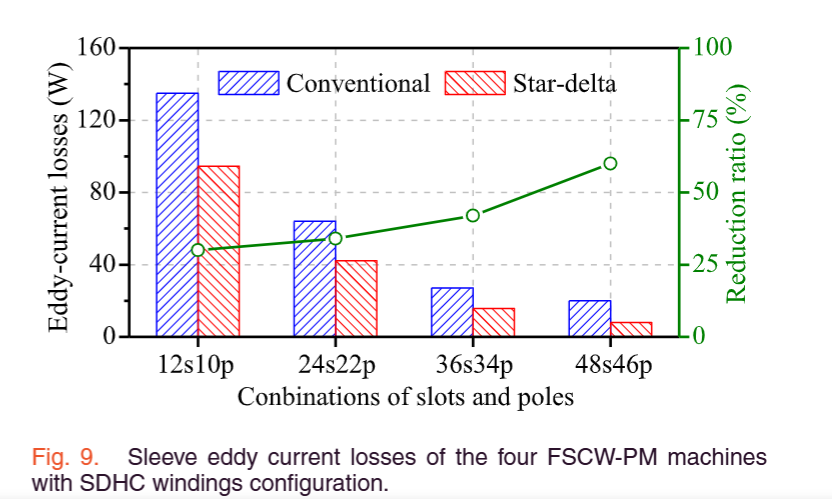

      • Click image for larger version  Name:	image (21).png Views:	0 Size:	117.8 KB ID:	431250
        Können Sie von Experten geprüfte Daten im Ingenieurwesen lesen und verstehen oder haben Sie Probleme beim Lesen und Verstehen akademischer Themen? Geht es dir gut?



        Brauchst du wirklich so viel Anleitung? Oder kommst du ohne Hubert nicht weiter? Können Sie außer einer Dreieck- und einer Parallel-Stern-Maschine noch etwas anderes richtig wickeln, oder sind Sie mit der anhaltenden Unwahrheit, die Sie wie eine Seuche in den Foren verbreiten, zufrieden?

        Ist das alles deins? Du hast gesagt, es funktioniert nicht. Wir verwenden es trotzdem, weil wir echte Daten haben, die etwas völlig anderes aussagen. Was gibt es sonst noch zu sehen? Es ist uns wirklich egal, was du in Deutschland machst. Es ist deine Schuld, nicht meine. Niemand außer dir interessiert das.

        Ich finde es erstaunlich, wie jemand, der angeblich so kultiviert ist, nichts anderes tut, als ohne Daten Negativität und idiotisches Geplänkel zu betreiben, um so etwas Triviales wie eine überteuerte Hobby-BLDC-Maschine mit normaler Wicklung zu bewerben. Das ist verrückt. Meiner Meinung nach haben Sie anscheinend nichts Interessantes zu erzählen, außer den Reparaturen an Ihrem unfehlbaren Wundermotor. Ein paar Jahre davon sind völlig ausreichend. Finden Sie nicht?

        Ein kultivierter Mensch würde sicherlich Daten austauschen, wenn er eine ernsthafte Diskussion führen möchte. Ein einfacher Troll ist da keine bessere Option.

        Auch wenn es inkognito ist

        State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
        MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

        Comment


        • I think its tragic that according to you the hobbyist options are at the end of the end of the rope as it pertains to performance in a motor winding. It all ends with you and untwisted bifilar stranded dl parallel wyes with double digit idle currents.

          Even harmonically cleaner windings with much higher winding factors....

          State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
          MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

          Comment


          • Kontronics Pyro P800 SDHC

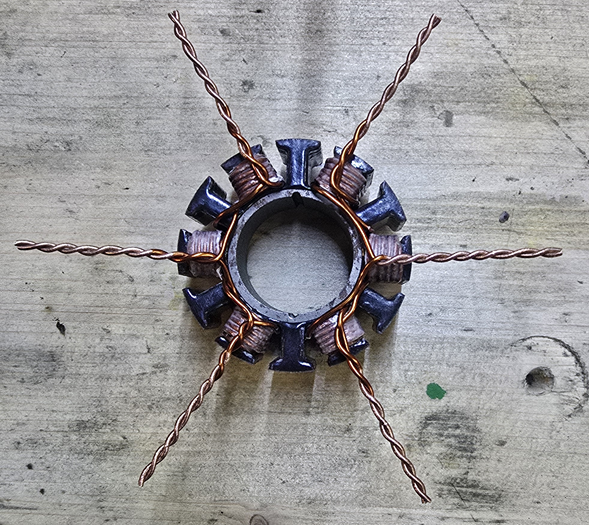

            The wire routing for the two delta motors in the parallel hybrid is done. Clean and out of the way with plenty of clearance. All is left is the 6 open end wye coils. It's very easy to not have wires all over the place. Just use a winding mandrel. and plan it out. Click image for larger version  Name:	shocked.gif Views:	0 Size:	542 Bytes ID:	431272
            Attached Files
            State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
            MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

            Comment


            • Ich finde den Vergleich zwischen dem 41 LMT und dem Scorpion 4225 interessant, auch wenn er gewichtsmäßig nie fair war. 2010 wurde ein Test mit ähnlichen Maschinen mit offenen und halbgeschlossenen Nuten durchgeführt. Sie haben vielleicht von der Überlegenheit des Motors mit offenen Nuten hinsichtlich der Erzeugung eines höheren Drehmoments gehört, aber das war bei weitem nicht so interessant wie andere Dinge, die bei Peer-Reviews und Einzeltests im Jahr 2010 entdeckt wurden. Es zeigte sich, dass Statorstrukturen mit offenen Nuten zwar geringere Eisenverluste und ein etwas höheres Kippmoment aufwiesen, aber weniger effizient als Motoren mit halbgeschlossenen Nuten waren und durchweg höhere Gesamtverluste aufwiesen. Viele verschiedene Topologien wurden getestet, darunter der 12-Nut-, 10-Pol-Motor. In jedem Fall hatten die halbgeschlossenen Nuten einen höheren Wirkungsgrad als die offenen Nuten. Offene Nuten sind also zwar eine Option, aber sicherlich kein „überlegenes“ Design. Alle Vorteile vorgefertigter Spulen mit 70 % Füllung sind notwendig, da offene Nuten aufgrund des geringeren magnetischen Flusses mehr Windungen benötigen. Um den höheren Ankerfluss in offenen Nuten zu kompensieren und zu nutzen, sind mehr Windungen erforderlich, was den Wicklungswiderstand erhöht und somit zu einem I^2R-Verlust führt. Die Auswirkungen offener Nuten auf den PM sind beim LMT 41 deutlich sichtbar. Ein cleveres Rotordesign ist die Lösung. Die Segmentierung wurde optimal genutzt. Sie ist deutlich notwendiger als bei einer halbgeschlossenen Nut. Sie ist nicht neuartiger als eine Hybridwicklung, da diese von jedem Handwickler durchgeführt werden kann. Die Magnetisierung nach der Montage ist dagegen eine ganz andere Sache: Bei 600–1200 Volt und 1000 Ampere kann sie zu Hause kaum jemand sicher oder richtig durchführen. Für einen Privatanwender ist dies zudem ein teures und manchmal unerschwingliches Outsourcing. Bei gleichem Eisen ist es überhaupt nicht notwendig. Nur weil seine Zähne breiter sind, bedeutet das nicht automatisch, dass er mehr Zahnvolumen hat. Es hängt davon ab, wie dick und breit die Hämmer sind. Sie sind Teil des Zahneisenvolumens und verleihen dem Motor mit halbgeschlossener Nut einen höheren PM-getriebenen Fluss.
              Attached Files
              State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
              MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

              Comment

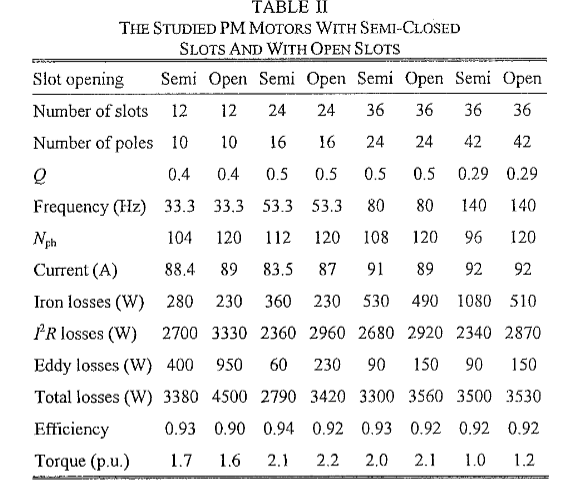

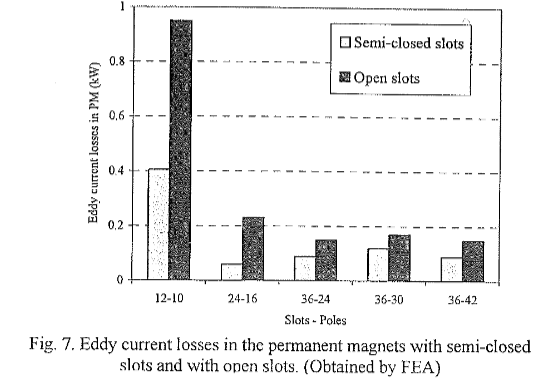

              • Das Design mit halbgeschlossenen Schlitzen wies in allen Fällen eine höhere Effizienz auf ..



                (PDF) Concentrated Wound PM Motors with Semi-Closed Slots and with Open Slots



                State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
                MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

                Comment


                • Die Experten in Bayern und Dresden messen und streiten seit sechs Jahren über die Zahnbreite, ohne die Länge der Klemmen oder des Eisens im Hammer zu berücksichtigen. Alles zählt. Allerdings muss es andere Marken geben, die diese beiden Angebote in Sachen Effizienz übertreffen, da sie gleich breite oder breitere Zähne und halbgeschlossene Schlitze haben. Vielleicht liegt es daran, dass sich keine anderen Hersteller an diesem Unsinn beteiligen, weil sie sowieso nur Spaß haben. Keine der beiden Maschinen ist den anderen High-End-Angeboten in allen Details überlegen. Sowohl die Xnova als auch die Kontronics haben breitere Zähne als ein Scoprion und halbgeschlossene Schlitze. Offene Schlitze verschenken viel für den kleinen Drehmomentvorteil, den sie bringen.

                  State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
                  MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

                  Comment



                  • Boho1
                    Today, 05:24 AM

                    Hi Ralph, I see you're here at 5;24 am EST looking for hybrid work here, even though you say you don't have any use for that because of the full-load data you've collected. That's what you said in the German forum, so where is this data? Crocoworld never asks for it, but I ask for it because I actually have data and I know you don't have any. Do you also want to tell them that slot wedges don't work in your application that destroy magnets? Slotted wedges with the right permeability reduce magnet loss by over 50% and increase efficiency. The motor tested was only 3kW, so let's not hear from you why that's not applicable.


                    Everything has already been measured by Ph.D. Wenxiang Zhao and Shengdao Zhu, who is currently working on his master's degree.

                    You should stop posting unfounded nonsense on German social media and learn how to use an oscilloscope and quality DMM Md.... Click image for larger version  Name:	Jester.gif Views:	0 Size:	401 Bytes ID:	431412

                    Finally what you can offer hobbyist is YOUR solution for a better motor that prevents their fires after 20 years of winding the same thing that does not.

                    Who's going to participate in a sport but 20 people where every event you lose at least 1 5000.00 dollar plane 1000 dollar motor and 600 dollar inverter due to intentional ignorance.

                    3/4 of your highly skillled pilots do not even have adequate electrolytic bulk capacitance in their power supplies for heavy amp SAW competitions

                    Those 3 little ass capacitors on the 320 don't do nuthin playa.... Click image for larger version

Name:	shocked.gif
Views:	46
Size:	542 Bytes
ID:	431414
                    State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
                    MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

                    Comment


                    • The best capacitor bank will include some complimentary ceramics as well for their faster transient response speeds than the bulk electrolytics or lithium super capacitors. Drone inverter builder figure it out with MLCC.. They are smaller and lighter obviously.

                      You might learn something Dr if you actually learn to listen. .according to the WWW extra capacitance has also improve some hobbyist desynchronization issues. THAT seems to be a heavy topic in almost every competition motor thread there.

                      A smart E pilot should be highly interested a speed control that can actually learn the load of his high pitch prop on his motor then adjusts itself for maximum performance .
                      State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
                      MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

                      Comment


                      • Its been stated also Dr that rigid props are more efficient than folders so why haven't you adapted to inverters that can stop a rigid prop in the horizontal position on your leg less hotliner on steroids? You do know they have that right?

                        A performance pilot should consider the technology available today versus running a 600.00 D2pak FET equipped inverter with all the safeties off.

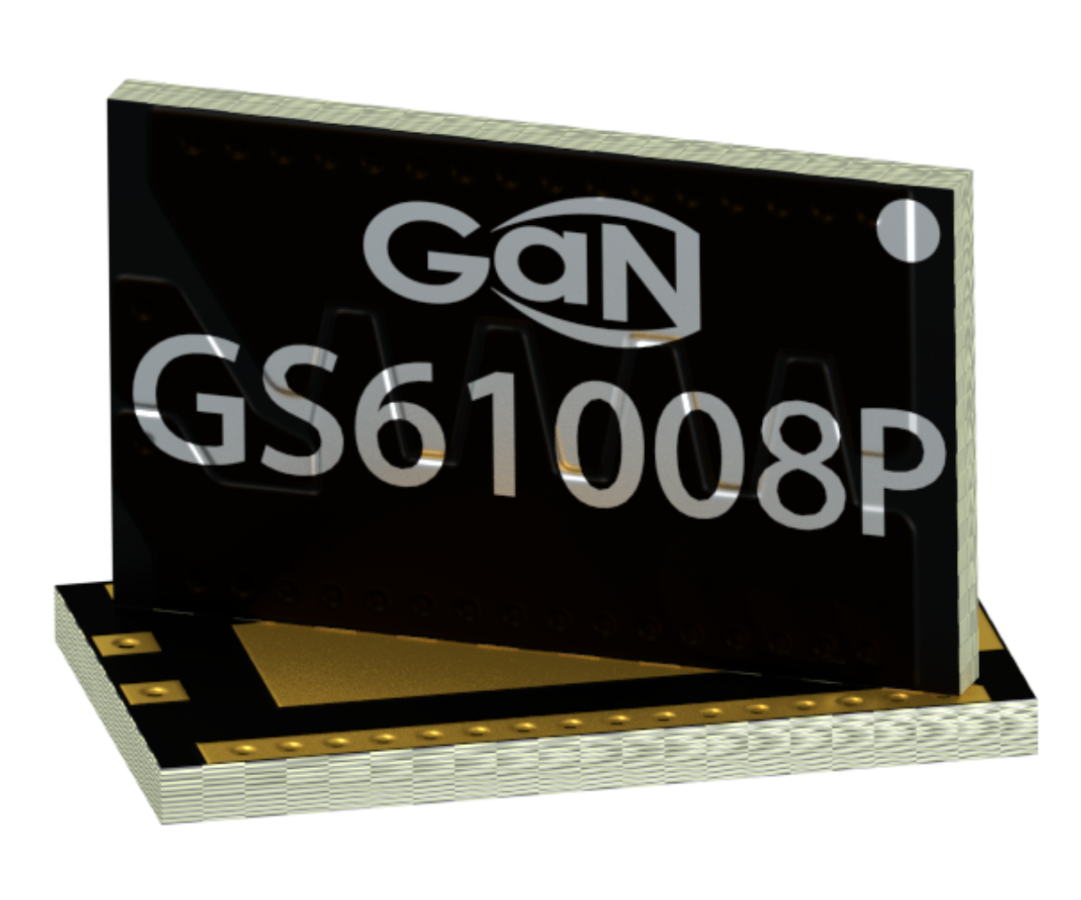

                        Those trenchFETs it uses are such an old FET technology with much lower switching speeds than what's available today.. If you are going to deal with electronics please get with the times because a FET like it uses is no comparison at all to SiCFET or GaNFET technology available .in heat dissipation or switching speed.

                        I am quite fine if you don't think I know anything about it.

                        Ramble on.....but I have to go...

                        BI BI



                        Hubert
                        Attached Files
                        State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
                        MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

                        Comment


                        • 3:14 EST ist furchtbar früh, Doc, aber sag LEADER Christian, er solle den Weltrekord mit 60 kW/kg-Motoren brechen. Denn genau das hat YASA inoffiziell geschafft. Ich liebe JAGS 2260, aber sag ihm, dass ein Innenläufer der Neumotor 15er-Serie mithalten kann und einen höheren Wicklungsfaktor hat. Der PM rutscht auch nie auf den Wellen. Er hatte auch nichts mit ihrem Boot zu tun, obwohl er es allen unter die Nase reibt. Die wissen das überhaupt nicht zu schätzen.

                          Wo zum Teufel ist sein 14-poliger Wundermotor? Er fehlt, genau wie die Volllastdaten des Hybrids, den du angeblich hast.

                          Es ist auch interessant, dass selbst die YASA-Topologie die Verwendung der SDHC-Wicklung als durchaus anwendbar und eine deutliche Verbesserung gegenüber der herkömmlichen YASA-Maschine erachtete.​

                          A Combined Wye-Delta Connection to Increase the Performance of Axial-Flux PM Machines With Concentrated Windings

                          2012....
                          State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
                          MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

                          Comment

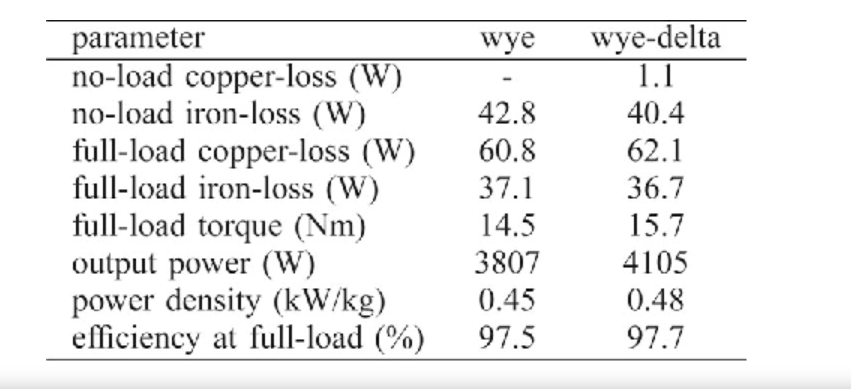

                          • Click image for larger version  Name:	3-Figure5-1.png Views:	0 Size:	77.0 KB ID:	431468

                            Click image for larger version  Name:	image.png Views:	0 Size:	158.7 KB ID:	431469

                            But you have data that disputes the industry....where is it docta?

                            DO YOU SEE WHICH WINDING WON IN THE YASA DESPITE THE COPPER LOSS?????



                            State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
                            MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

                            Comment

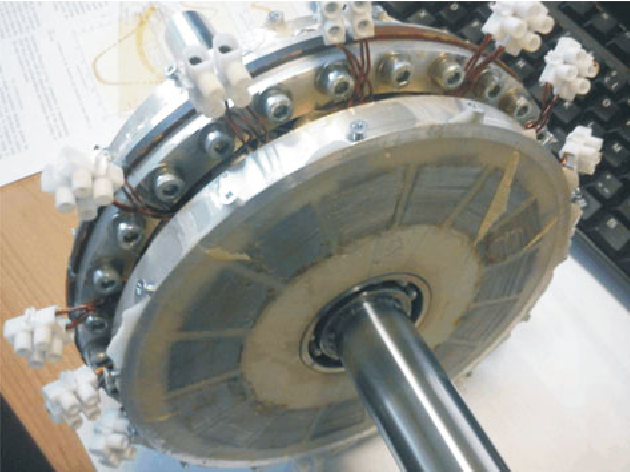

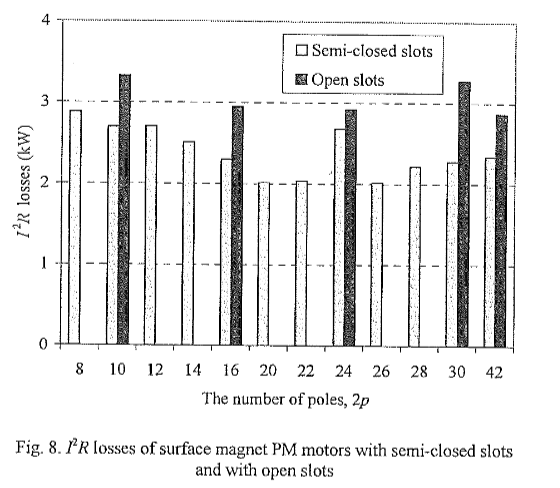

                            • Click image for larger version

Name:	5-Figure8-1.png
Views:	56
Size:	289.0 KB
ID:	431472
                              State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
                              MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

                              Comment


                              • The winding works in every form of electric motor except scorpion according to Dr Okon. The winding even works in small induction machines.


                                LOOK!

                                Combined star-delta windings in small induction machines for reducing no-load and additional losses

                                Click image for larger version

Name:	image.png
Views:	59
Size:	147.3 KB
ID:	431477

                                State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
                                MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

                                Comment


                                • Click image for larger version  Name:	image.png Views:	0 Size:	102.5 KB ID:	431479
                                  Wie Sie sehen, verfügt der Doktor über keine Daten und möchte lediglich, dass Sie bei seiner alten zweilagigen Sternwicklung bleiben.
                                  Die Anzahl der Aufrufe der P800-Delta-Spulen zeigt mir, dass sich jemand für diese NICHT ANWENDBARE Wicklung interessiert.

                                  State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
                                  MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

                                  Comment


                                  • Click image for larger version

Name:	image.png
Views:	61
Size:	84.5 KB
ID:	431481
                                    State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
                                    MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

                                    Comment


                                    • Click image for larger version  Name:	image.png Views:	0 Size:	76.8 KB ID:	431483

                                      For the umpteenth time Ill ask you again on the open forum. Where is your hybrid full load data you claim to have Dr??? Please stop telling stories to the innocent hobbyist with real questions.. You and I know you do not have any data on the subject matter.

                                      If you had any that proved your claims, it would simply be posted.



                                      State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
                                      MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

                                      Comment


                                      • Deine Freunde sind leichtgläubig, Ralph. Und zwar aus folgendem Grund: Sie haben nicht einmal ein Foto der Rückseite gesehen. Woher wissen sie dann, dass das, was du als Hybrid bezeichnet hast, überhaupt eins ist? Lass sie doch mal das Chaos auf der Rückseite sehen, falls es überhaupt ein Hybrid war. Ich weiß, es sieht nicht aus wie mein 800er, und sie haben noch nie eine Version eines Hybrids gesehen, von dem du behauptet hast, er hätte ihn gewickelt. Gibt es ein Video mit diesen mysteriösen Maschinen, die das IEEE und Firmen wie ABB Wicklungstechnologien völlig in den Schatten stellen?

                                        Du behauptest, du hättest einen einzelnen Hybrid gewickelt. Der Vergleichsmotor ist ein einfacher Stern, kein paralleler Stern, also weiß ich, dass du nicht die Wahrheit sagst. Poste die Konstanten des einfachen Sterns, mit denen du ihn verglichen hast, Ralph.

                                        Ich frage dich noch einmal, damit deine Freunde sich im Klaren sind. Wo sind die Zahlen, Dr.?

                                        Vielen Dank im Voraus,
                                        Hube​rt




                                        State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
                                        MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

                                        Comment


                                        • Du redest ständig vom Rechner von Dipl.-Ing. Haschenk und der Bedeutung von Gleichstrom. Wo ist der Vergleich der beiden Geräte in diesem unfehlbaren Rechner? Ich kann ihn gut benutzen. Du weißt, dass ich dir auf der Spur bin, oder? Jeder, der es wirklich kann, kann mit einem Rechner wie diesem von Holle oder Maxon den Einfluss des Leerlaufstroms auf den Wirkungsgrad im Vergleich zum Phasenwiderstand untersuchen. Kannst du das nicht? Man braucht aufgezeichnete Konstanten oder Protokolle, um Vergleiche anstellen zu können. Wenn sich jemand trauen würde, diese Fragen in Croco-Welt zu stellen, würde er dort genauso still sein wie hier. Dort kannst du alles posten. Du musst nicht einmal für die Richtigkeit oder den Wahrheitsgehalt garantieren. Das ist unglaublich.
                                          State-of-the-art PMSM/BLDC motor control solution for aerospace applications and robotics - Télega - Zubax Robotics
                                          MOTORS FOR RC SURFACE VEHICLES - NEU RACING​​​​

                                          Comment

                                          Working...
